Ventiladores Industriais

Ventiladores Industriais

Nossos ventiladores industriais abrangem uma grande variedade de modelos em função de volume de ar, pressão e rendimento para atender a todas as exigências operacionais em variadas aplicações.

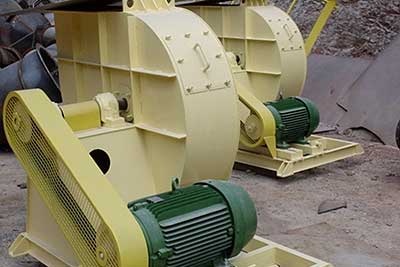

Ventiladores Industriais centrífugos da série pesada de acionamento indireto com polias e correias, projetados para operação contínua 24 horas por dia, 365 dias por ano.

Características de Construção

Carcaça

• Construção soldada em SAE 1010/20 com Reforços em ASTM A 36.
• Flange de entrada e saída.
• Dreno.

Rotor

• Simples estágio, simples aspiração, simples largura (SWSI)
• Palhetas curvadas para trás.

Eixo

• Eixo rígido, extrapesado executado em ASTM – Grau SAE 1045.
• Rotação máxima: 3.600 rpm.

Mancal

• Mancal de rolamentos de “rolos” projetados para 100.000 hrs mínimo.
• Mancal com rolamento completo com graxa adequada as condições de uso.
• Cavalete de apoio com estrutura rígida.

Conjunto Rotativo

• Rotor/eixo/polia de acoplamento balanceados em conjunto estático e dinamicamente.

Polias e Correias

Placa de Identificação

Tipos de Ventiladores Industriais

Controle Ambiental

Ventiladores Centrífugos

Centrífugo de pás radiais (RADIAL TIP)

Construção série extrapesado para movimentação de grandes volumes de ar com carga de poeira, poeiras pegajosas ou corrosivas, a média e alta pressões.

Centrífugo de pás curvadas para frente (SIROCO)

Construção série leve, para movimentação de grandes volumes de ar a baixa e média pressão.

Utilizado em sistemas de ventilação ou exaustão aliado a uma operação silenciosa.

Centrífugo de pás para trás (LIMIT LOAD)

Construção série médio e pesado, de alta eficiência, de autolimitação de potência não alterando significativamente o consumo do motor as variações das condições de trabalho em uma mesma rotação.

Ventiladores Axiais

Axial Propulsor

Construção série leve e custo reduzido para grandes volumes de ar a baixas pressões. É utilizado para recirculação de ar ambiente e ou ventilação / exaustão.

Tubo-Axial

Construção série leve ou pesada com hélice projetada com perfil adequado para grandes vazões e pressões de até 80 mmCA (pressão estática), o que lhe permite direta conexão em dutos.

Vane-Axial com Retificador de Fluxo

Construção série pesada, que possui uma ampla calota central possibilitando sua utilização a pressões mais elevadas. Muito usado em ventilação de minas subterrâneas e em indústrias em geral.
